彎管流量計是一種差壓流量計，能適應高溫高壓、振動等多種環境，工作正常穩定，因此彎管流量計在石油化學、電力、鋼鐵等工業中得到了廣泛應用。本文重點介紹彎管流量計的原理，以便更深入地了解本產品。
與其他差壓流量計產品相比，沒有額外阻力損失的彎管流量計在結構上更加簡單，如圖1所示，流體經過肘部時彎曲的管道壁充當轉換，流體進入前面2D左右時，內側流體加速，外側流體進入彎頭流體的流量形式減慢，直到接近自由旋流理論中所述的梯形速度流量模式，此過程在45截面達到最大值為止。在彎頭出口和下游二維范圍內，流速模型的更改過程是進口更改的反過程。
根據質量守恒定律、能量守恒定律和動量守恒定律，同一過流截面中每個流點的能量不變，由于每個粒子流速的變化，肘部的內部差壓△ p45截面是最大和最穩定的。45彎管截面的流體平均速度vDP在確定彎頭傳感器的幾何結構尺寸后，可以測量彎頭45截面的內部、外部差壓DP和流體密度r，以確定流體的平均流速v。根據平方比關系，流量越大，阻壓越大。流體通過彎頭時的流量系數與彎管的幾何結構尺寸(彎曲半徑r和內徑d)流量系數a=f (r，d)和壓力密切相關。這種壓力
2，數學表達式
(1)表達式，a (r.d-流量系數；中選擇所需的墻類型
DP45截面內外壓差；D-彎頭內徑；Rr-流體密度。彎管彎曲半徑；-
根據管道流體流速v與流量q的關系，可以得到以下流量計算公式:
Q. v t/h (2) 3.6r=p D2/4

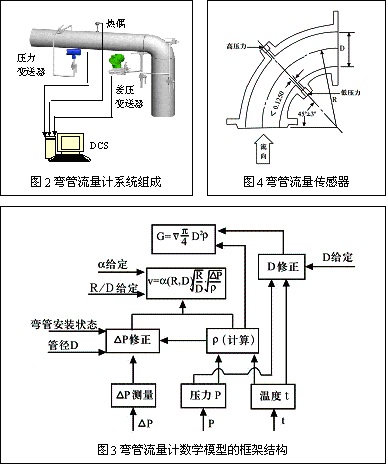

如果為流量計算創建了公式，該如何計算和顯示流量？讓我們再看一次，一套彎管流量計還需要那些零件。如圖2所示，構成完整彎管流量計的計算系統除了最基本的彎頭零件外，還需要配置額外的差壓變送器(差壓流量計都需要配置額外的差壓變送器，因此在選擇時要小心)、壓力變送器和溫度傳感器。其中差壓變送器是必需的部分，壓力變送器和溫度傳感器是補償和修改流量數據，這些數據根據安裝特定工作礦山的環境來確定是否需要配置。計算方法見圖3。
這個彎管流量計有什么特點？
1、傳感器結構簡單
彎頭傳感器使用管道系統彎頭作為測試元素，優點是沒有額外的壓力損失，并且專門安裝了節流器組件。彎頭壓力端口在45o處開放，壓力端口結構與標準孔板相同，因此兩個平面內的兩個壓力端口位于同一條直線上，如圖4所示。
彎頭傳感器是經過加工和高幾何精度的90彎頭，是彎管流量計的核心部分。每個流量傳感器根據形狀尺寸的不同，流量系數也不同。用數控機床加工的彎頭傳感器盡可能平滑地保持肘部內壁，每個形狀結構都可以保證流量計的精度級別為1.0。
2、免維護流量傳感器
彎管流量計在工作過程中不磨損。在高速流體沖擊下沒有變形、失真、振動。對環境中可能發生的振動、灰塵、潮濕和電磁場干涉不敏感。穩定性、靈敏度和準確性沒有明顯變化。傳感器能最大限度地防止污染、疤痕、堵塞等。保證流量計長期高精度測量的工作狀態。
彎頭傳感器具有耐磨性、不需要維護、長期高精度操作的特點，符合直接焊接安裝的技術條件，安裝焊接方法可解決流量測量裝置現場奔跑、墜落、泄漏等令人頭疼的問題。
3、沒有額外的節流閥或插入物，沒有額外的壓力損失，節能
孔板的流體壓力損失在拉孔流量計中是不可恢復的，孔板在該流量中產生的差壓值的60%至80%。為了提高測量精度，設計師在選擇孔板流量計的工作差壓值時，通常會采用較高的值，使此壓力損失成為不可忽視的值。
彎管流量計沒有管道的額外阻力損失問題，孔板的節流損失只能看作彎管流量計的節能效果，因此對大型系統、大直徑、大流量和低壓力測量目標更加有利。
4、容易弄臟，可測量容易切斷傳感器的流體
循環水質不好，對流量測量裝置的污染很大。孔板流量計的插入節流器或渦流流量計容易被循環水污染或堵塞。尤其是孔板節流器的正交部分，即使有一些污點，也會對測量精度產生重大影響。彎頭傳感器不懷疑循環水等介質(如裂解引起的高溫?zé)峤鈿怏w)的適應性，即使長期運行，也能確保彎管流量計的正常運行，并確保足夠的測量精度。
5、適應性強，范圍廣，無嚴格的直線段要求
可以用流量計測量的流體，如孔板、渦流和平均速度管道，都可以用流量計測量，比熱、高壓、沖擊、振動、潮濕、灰塵等方面常用的流量系譜要好得多。由于高溫、高壓、沖擊和振動，渦街流量計的應用范圍非常有限，這與其測量原理有關。振動、沖擊對彎頭傳感器的正常操作影響很小，而高溫和高壓對彎頭傳感器來說，通過采用與工藝管道相同材料的標準彎頭來解決。
范圍很廣，另一方面，彎管流量計表示測量介質的流速具有較大的復蓋范圍。與蒸汽或其他氣體介質一樣，流速范圍為5m/s至70m/s，液體介質流速范圍為0.3m/s至5m/s。有足夠精度的差壓變送器在一起，可以獲得非常小的流體流速下限。應用高質量的微差壓變送器，彎管流量計能適應低流速、小信號測量的要求。總之，彎管流量計的范圍可以完全滿足不同對象的流量測量要求。
范圍廣，但彎頭傳感器的幾何尺寸沒有限制，直徑可以從10毫米到1米或2米以上。直管段的要求不嚴格，是現場彎管流量計的重要特征之一，許多流量測量裝置由于現場直管段不符合要求，無法測量或無法保證測量準確性。彎管流量計僅保證前5D和后2D，在實際應用中明顯低于其他流量測量裝置的要求。
6、測量精度高
實驗證明彎管流量計的測量精度可達1.0%。
7、測量數據可直接訪問DCS系統。
測量數據引入了溫度和壓力校正等計算功能的DCS，使您能夠執行瞬間、累積、報告、打印等功能
